液体灌装秤的基本结构

一． 液体灌装秤的结构

1． 基本结构

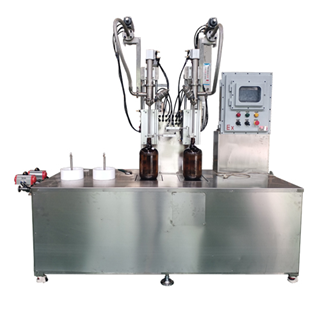

它由主秤台及输送辊道，给料机械装置，检测开关，控制箱，称重显示器等组成.

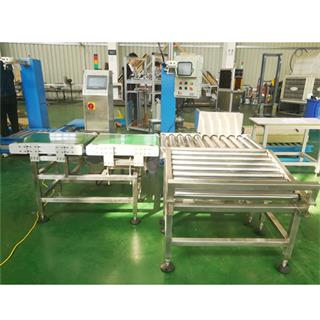

A:秤体及输送辊道秤体由底框，高精度称重传感器，秤台等组成。在秤台台面上安装有桶检测开关，无动力辊道及上动装置，在秤台两端安装与其等高的传送带或辊道，以方便灌装桶运输。

B：给料装置由给料阀门，升降机构及灌装枪头组成，在灌装头的上部有一气缸来控制完成灌装时堵住物料出口，防止管道内残留物料的滴漏。灌装头的升降靠电磁阀控制一平行气缸来完成。气缸上带有导向装置，使灌装头能够垂直进入桶中，灌装头的移动有检测磁磺开关检测其位置，在给料阀门的前端的管道上安装有一手动球阀，可用来截止物料。

C：控制箱

控制箱具有启动，停止及状态指示灯等，可方便对液体灌装机进行操作。一般装称重显示器装在控制箱内，方便和可程式控制器配合使用。
